“励磁电路”为“磁通门”提供励磁方波，为“伺服电路”提供同步解调方波。◆ 供电电源±12V◆ 工作温度范围-40～185℃◆ 输出励磁方波电压5.0±0.05 V（峰-峰值）◆ 输出励磁方波频率5.0±0.05 kHz◆ 输出同步解调方波电压低电平：0 高电平：5V◆ 输出同步解调方波频率10.0±0.1 kHz励磁伺服电路板外形安
“励磁电路”为“磁通门”提供励磁方波，为“伺服电路”提供同步解调方波。
◆ 供电电源 | ±12V |
◆ 工作温度范围 | -40～185℃ |
◆ 输出励磁方波电压 | 5.0±0.05 V（峰-峰值） |
◆ 输出励磁方波频率 | 5.0±0.05 kHz |
◆ 输出同步解调方波电压 | 低电平：0 高电平：5V |
◆ 输出同步解调方波频率 | 10.0±0.1 kHz |

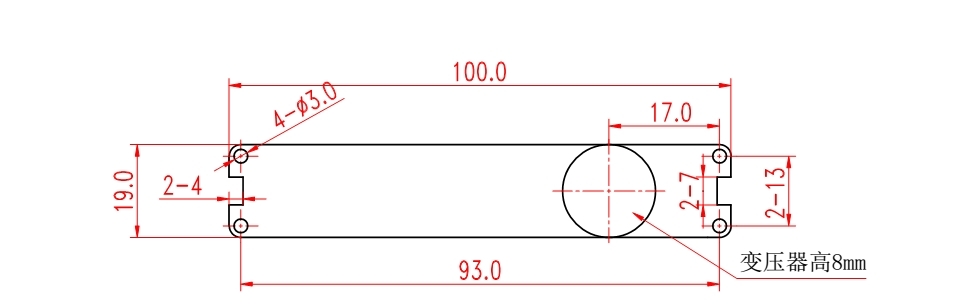

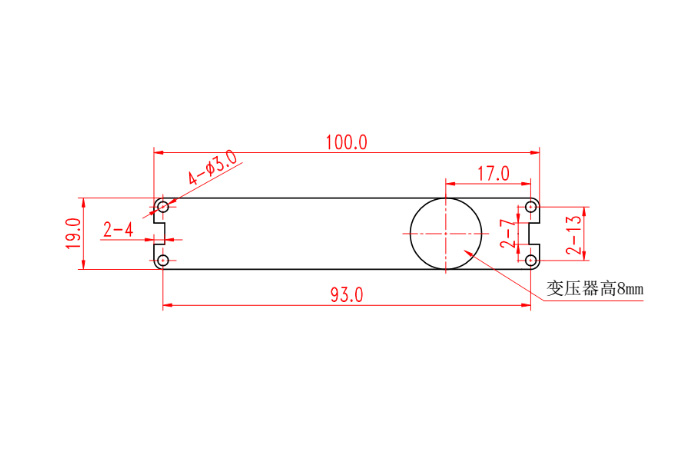

励磁伺服电路板外形安装尺寸
励磁伺服电路板的接线定义 | |||
1 | G | 地 | |
2 | +12 | +12V供电电源 | 外接+12V电源 |
3 | -12 | -12V供电电源 | 外接-12V电源 |
4 | SA | 励磁方波输出 | 接“三轴磁通门”的励磁输入A |
5 | SB | 励磁方波输出 | 接“三轴磁通门”的励磁输入B |
6 | INA | A路磁通门信号输入 | 接A磁通门的out |
7 | INB | B路磁通门信号输入 | 接B磁通门的out |
8 | INC | C路磁通门信号输入 | 接C磁通门的out |
9 | OA | A路磁通门信号输出 | |
10 | OB | B路磁通门信号输出 | |
11 | OC | C路磁通门信号输出 | |
