产品参数

• FG系列单轴磁通门实现静态或缓变磁场的精确测量。其工作原理是：开门时允许磁通进入，关门时禁止磁通进入。它的使用温度范围宽，使用场合多。

  FG系列单轴磁通门主要技术指标

  ◆ 阈值（分辨率）	5nT
  ◆ 零偏	小于200 nT
  ◆ 标度因数	1.5±0.2 （mA/uT）
  ◆ 标度因数温度系数	小于60PPm/℃
  ◆ 工作温度范围	-40～175℃
  ◆ 励磁电压	5.1±0.05 V
  ◆ 励磁频率	5.1±0.05 kHz
  ◆ 励磁电流（单边）	2 mA
  ◆ 型号: FG-15型尺寸	15mm×15mm×12mm
  ◆ 型号: FG-16型尺寸	16mm×16mm×12mm
  ◆ 型号: FG-18型尺寸	18mm×17mm×12.5mm

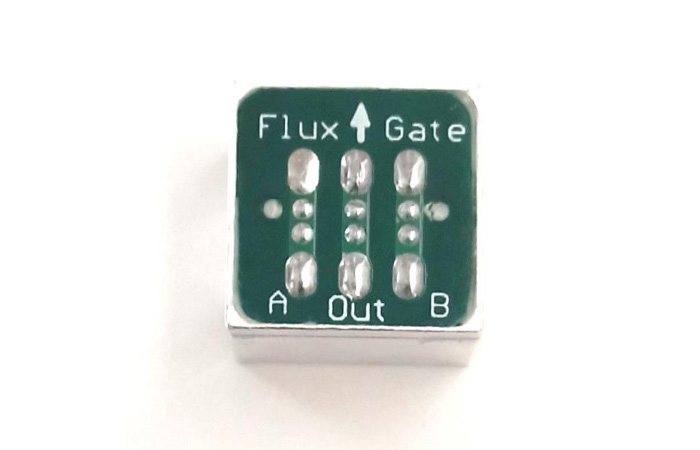

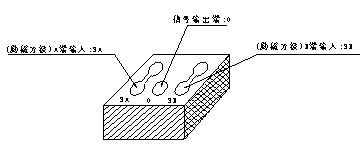

  单轴磁通门接线图：

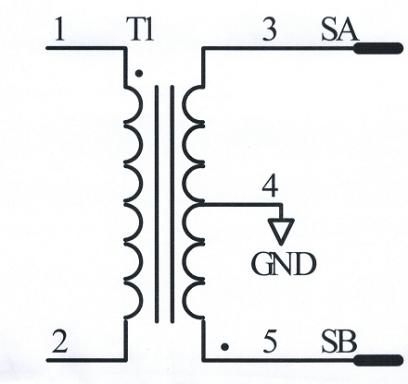

  单轴磁通门的励磁方式：

  说明1:励磁变压器输出端SA和SB分别连接到磁通门的SA焊盘和SB焊盘。磁通门的“信号输出焊盘O”接伺

  服电路的信号输入端。

  说明2：励磁方波的推荐参数：频率5kHz，幅度2.5V (电压峰-峰值：5V)。解调方波的频率为10kHz。
